Pengenalan singkat
Sel beban balok paralel, juga dikenal sebagai sel beban tautan paralel, adalah jenis sensor mesin penimbangan yang dirancang untuk mengukur gaya sepanjang sumbu tunggal dengan akurasi tinggi. Alat ini memiliki struktur simetris yang memungkinkan deteksi berat badan secara akurat, sehingga sangat cocok untuk timbangan platform, timbangan hitung, dan sistem penimbangan lainnya yang memerlukan kinerja andal dan stabil.
Fitur
1. Konstruksi Aluminium Ringan Ideal untuk Sensor Mesin Penimbangan– Bodi paduan aluminium mengurangi bobot sistem secara keseluruhan sekaligus memberikan kekuatan yang cukup untuk pengukuran titik-tunggal yang akurat pada timbangan meja dan platform.
2. Sensor Mesin Penimbangan dengan Sensitivitas Tinggi dan Lendutan Rendah – Dirancang untuk mendeteksi berat secara akurat, sensor ini memberikan keluaran yang konsisten bahkan dengan pemuatan di luar-pusat, sehingga cocok untuk perangkat penimbangan ritel dan industri.
3. Perawatan Permukaan-Tahan Korosi – Lapisan anodisasi melindungi aluminium dari oksidasi dan keausan, memastikan stabilitas-jangka panjang dalam berbagai kondisi lingkungan.
Spesifikasi Inti
| Kapasitas | 25 pon, 50 pon, 100 pon, 200 pon, 300 pon, 500 pon/50kg, 60kg, 80kg,100kg,150kg, 200kg, 250kg, 300kg |
| Nilai Keluaran (mV/V) | 2,0±0,1mV/V |
| Kesalahan komprehensif | 0,02%FS |
| Resistansi masukan/keluaran (Ω) |
410±10/350±3 |
| Panjang spesifikasi kawat |
Φ 5,4 * 3m Atau disesuaikan berdasarkan permintaan |
| Metode pengkabelan | Merah -------- Eksitasi+ Hitam--------Kegembiraan- Hijau ----- Sinyal+ Putih -------Sinyal- |
Aplikasi
Di konter pembayaran ritel, sensor mesin timbang yang didasarkan pada load cell-satu titik aluminium memberikan pembacaan berat barang yang cepat dan akurat, memungkinkan penghitungan harga dan pengelolaan inventaris yang efisien.
Model ZH-Spesifikasi Detail LP13
|
Kapasitas |
25,50,100,200,300,500 pon 50,60,80,100,150,200,250,300kg |
Bahan |
Aluminium |
|
Nilai Keluaran (mV/V) |
2.0±0.1 |
Non-linieritas |
±0,02%FS |
|
Histeresis |
±0,02%FS |
Pengulangan |
±0,01%FS |
|
Merayap(30 menit) |
±0,02%FS |
Saldo nol |
±1,00%FS |
|
Pengaruh suhu pada nol |
±0,02%FS/10 derajat |
Pengaruh suhu pada keluaran |
±0,02%FS/10 derajat |
|
Resistansi masukan (Ω) |
410±10 |
Resistansi keluaran (Ω) |
350±3 |
|
Resistensi isolasi |
Lebih besar dari atau sama dengan 5000MΩ |
Tegangan eksitasi |
5V-10V(DC) |
|
Kisaran suhu terkompensasi |
-10~+50 derajat |
Kisaran suhu pengoperasian |
-20~+60 derajat |
|
Kelebihan beban yang aman |
120%FS |
Melanggar pemuatan |
150%FS |
|
Kabel |
Φ 5.4 X 3M Atau disesuaikan berdasarkan permintaan |
Kode warna kabel |
Masukan: merah+ hitam- Keluaran: hijau+ putih- |

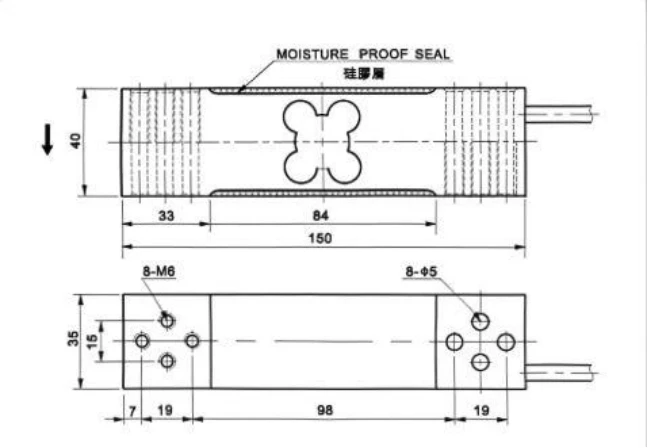

Diagram garis besar
Maks. ukuran platform:
450*450mm
